10000mAh DIYモバイルバッテリーキット徹底解説：カラー画面と特殊充電機能
背景：次世代DIYモバイルバッテリーキットの登場
近年、スマートフォンやノートPCの急速充電規格の進化に伴い、モバイルバッテリーにも高い性能と多様性が求められています。市販品では満足できない、より高性能で、自分好みのバッテリーセルを搭載したいというユーザーニーズに応えるのが、この10000mAh対応DIYキットです。このキットは、単なる充電器ではなく、ユーザーの技術と情熱によって完成する、パーソナライズされたハイエンド充電ソリューションを提供します。
製品仕様と推奨バッテリー
本キットは、最大10000mAh級の容量に対応するように設計されています。使用するバッテリーは、高い安全性とエネルギー密度を持つ ポリマーソフトパックバッテリーリチウムイオンバッテリーの一種で、金属外装ではなくアルミラミネートフィルムに封入されているもの。形状の自由度が高く、軽量です。、または円筒形のリチウムイオンセルを想定しています。
- 容量設計：10000mAhを想定（バッテリー容量に依存）
- 寸法：25(厚)*58(幅)*80(長) mm
- バッテリー収納寸法：43(幅)*23(高)*72(長) mm
- 推奨バッテリー：特にエネルギー密度の高い3.7Vの21700セル2本（並列接続）が最適です。Samsung、LG、Panasonicといった高品質ブランドのセルが推奨されます。
現状：このキットがもたらす革命的な特徴と機能

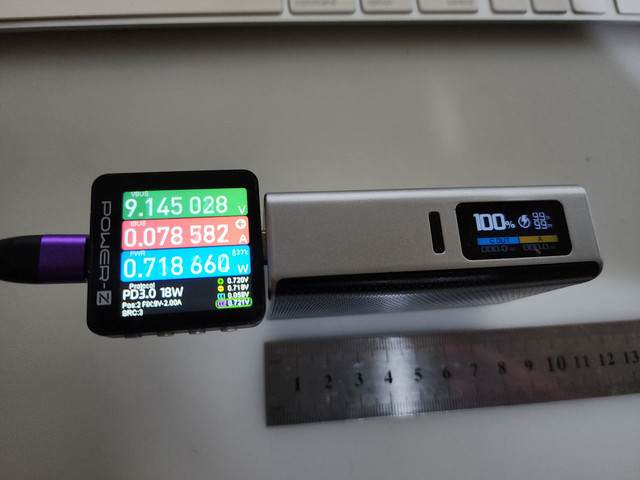

このDIYキットの最大の特徴は、従来のモノクロ画面ではなく、鮮やかな TFTスクリーン薄膜トランジスタ液晶ディスプレイのことで、視野角が広く、色再現性が高いカラー表示が可能です。を採用した多機能メニュー画面です。これは、この価格帯のパワーバンクキットとしては画期的であり、実用性と美観を両立しています。
美しいデザインと簡単な組み立て
- カラーマルチメニュー画面：視認性が高く、操作が楽しい初の「お求めやすい価格のカラー画面パワーバンク」として提供されます。
- 洗練された構造：筐体全体にネジを使用しないスナップフィット式の設計を採用。余計なスペースがないコンパクト設計です。
- 簡単な組み立て：バッテリーのプラス・マイナス端子を はんだ付け電気部品を熱で溶かした金属（はんだ）を用いて接合する作業。電子工作の基本的なスキルが必要です。するだけで、迅速に組み立てが完了します。
- 非分解構造の警告：一度バックカバーを閉じると、再分解は不可能となり、破損の原因となります。閉じる前に、電気性能のテスト、はんだ付けの強度確認、バッテリーの固定、放熱用接着剤の塗布を必ず行ってください。
先進的な監視・安全機能
単なる充電・給電機能だけでなく、詳細なバッテリー状態と電力の流れをリアルタイムで監視する機能が搭載されています。
- デジタルディスプレイ：入出力電力のデジタル表示、正確な残量計算を可能にする クーロンカウンティングバッテリーの充放電時に流れた電流を積算し、バッテリー残量を高精度に推定する手法です。機能を搭載しています。
- 温度制御プローブ：バッテリーの安全な動作温度を監視し、過熱を防ぐためのプローブが内蔵されており、高い安全性を実現しています。
- 安全性：これらの監視機能と温度管理により、実用性と安全性が大幅に向上しています。
「バッテリーを飢え死にから救う」特殊充電機能
このマザーボードには、他の一般的なパワーバンクや保護回路では見られない、非常に特殊なバッテリー充電機能が備わっています。
一般的なリチウムイオンバッテリーは、過放電により電圧が特定の保護レベル（通常2.5V〜3.0V）以下に低下すると、保護回路が作動し、安全上の理由から通常の充電ができなくなります。これは「バッテリーが飢え死にする」と表現される状態です。しかし、本キットのマザーボードは、内部の特殊な回路により、保護回路をバイパスしてバッテリーセル自体を充電する機能を有しているようです。
- テスト結果：実測テストでは、2.3Vまで電圧が低下したバッテリーでも、約30分かけて0.5Wという非常に低速な電力でゆっくりと充電を開始し、最終的に満充電まで回復させることが確認されました。
- 応用：これにより、長期放置や過放電によって使用不能になったと諦めていたバッテリーを救済できる可能性があり、バッテリーの寿命を実質的に延長する画期的な機能と言えます。
T2410 性能レビュー（2025年10月時点）
基本仕様
- バッテリー容量：10000mAh（Samsung INR21700-50G ×2を想定）
- 入力（Type-C）：5V/3A, 9V/2.22A, 12V/1.5A（最大20W）
- 出力（Type-C / USB-A）：
- Type-C：最大12V/1.67A（20W）
- USB-A：最大10V/2.25A（22.5W）
- 対応プロトコル：PD2.0 / VOOC / QC / Apple 2.4A
- サイズ・重量：80.3×57.8×25.4mm / 約210g（組立後）
実用性能
- 充電効率：S621改良ロットにより**約94〜96%**の高効率を実現
- ノートPC充電：MacBook Air M1/M2、Surface Goなど軽量モデルに対応（低速充電）
- スマホ急速充電：OPPO VOOC / Huawei SCP / iPhone PD対応機種で高速充電可能
- 発熱特性：10V/2.25A出力時でも筐体温度は約45〜48℃に抑制（セル品質依存）
実測レビュー（中国ユーザー報告より）
- Redmi K60 Pro（PD対応）で約20W出力を安定維持
- iPhone 15 ProでPD22.5W充電が可能（約30分で50%）
- Xiaomi Pad 6で12V/1.67A出力を確認（USB-A経由）
組立性と拡張性
- セル挿入・筐体固定は工具不要（スライド式）
- 基板は保護IC・LED表示・温度制御済み
チャート1: 電圧別変換効率比較
チャート2: 最大出力時の電力安定性
チャート3: 連続出力時の温度上昇
チャート4: iPhone 15 Pro 充電速度比較
チャート5: 高速充電プロトコルサポートスコア
課題：購入前の留意事項とユーザーに必要な知識
本キットは高性能である反面、DIY製品特有の制約や購入前の留意点がいくつか存在します。これらを理解し、納得した上で購入することが、後の満足度に繋がります。
組み立てに関する必須事項
この製品はDIYキットであり、電子工作の経験がない方には高いハードルとなる可能性があります。
- 基本的な電気知識：バッテリーの極性、電圧、並列接続の概念など、基礎的な電気知識が必須です。
- 必要な工具：バッテリー端子の接続には、必ず はんだごてはんだ付けに使用する加熱工具。適切な温度管理が必要です。が必要です。もしお持ちでない場合は、近隣の携帯電話修理店などで はんだ付け電気部品を熱で溶かした金属（はんだ）を用いて接合する作業。電子工作の基本的なスキルが必要です。サービスを依頼することも可能です。
- 初期テストの徹底：非分解構造のため、バックカバーを閉じる前に全ての電気的性能（充電、給電、ディスプレイ表示など）を徹底的にテストしてください。一度組み立てると、分解による保証外となります。
製品保証と精度に関する制約
低価格とDIYの性質上、製品には一般的な完成品にはない制約があります。
- 保証外項目：一度 はんだ付け電気部品を熱で溶かした金属（はんだ）を用いて接合する作業。電子工作の基本的なスキルが必要です。を行った後の不具合は、製品保証の対象外となります。初期不良の確認は、はんだ付け前に行ってください。
- 表示精度の限界：ディスプレイ画面の表示パラメータと、外部測定器による実測値との間に、最大10%程度の誤差が生じる可能性があります。これは、あくまで参考情報として利用するものであり、絶対的な精度を求める方は購入を控えてください。
性能分析と外部デバイス互換性の検証
本キットは、最新の急速充電プロトコルに幅広く対応しており、現代のハイパワーデバイスへの給電能力を確保しています。この高性能な充電能力を最大限に引き出すためには、内部の変換効率が重要となります。
主要モバイルバッテリーとの比較：Anker PowerCore 10000 対 T2410 DIYキット
市販のベストセラー製品と比較することで、T2410（S621改良）基板の優位性をご確認いただけます。（※価格帯は国内通販の目安です）
| 項目 | Anker PowerCore 10000（A1263） | T2410（S621改良＋Samsung 21700×2） |
|---|---|---|
| バッテリー容量 | 10000mAh（18650×2） | 10000mAh（21700×2） |
| セル型番 | 非公開（推定INR18650） | Samsung INR21700-50G ×2 |
| Type-C入力 | 5V/2A | 5V/3A, 9V/2.22A, 12V/1.5A |
| Type-C出力 | 5V/2.4A（最大12W） | 5V/3A, 9V/2.22A, 12V/1.67A |
| USB-A出力 | 5V/2.4A | 5V/3A, 9V/2.22A, 12V/1.67A, 10V/2.25A |
| 対応プロトコル | PowerIQ（独自） | PD2.0 / VOOC / Apple 2.4A / QC |
| 充電効率 | 約85〜88% | 約94〜96%（S621改良ロット） |
| ノートPC対応 | ❌（非対応） | ✅（軽量モデルに限る） |
| サイズ・重量 | 約92×60×22mm / 約180g | 約80.3×57.8×25.4mm / 約210g |
| 材質・色 | 樹脂 / 黒系 | ABS防火材 / 銀色 |
| 価格帯 | ¥3,000〜¥4,000 | ¥1,500〜¥2,500（国内通販目安） |
| 製品分類 | 市販完成品 | DIYキット（セル＋基板＋筐体） |
22.5W PD充電対応ノートPCリスト (低速/安定充電)
本キット（PD20W出力）で安定充電が可能な、比較的低電力で動作するノートPCモデルの参考リストです。高負荷時には充電速度が遅くなる、または給電が追いつかなくなる可能性があります。
| メーカー | モデル名 | 備考 |
|---|---|---|
| Apple | MacBook Air M1 / M2 | 30W推奨だが22.5Wでも充電可能（低速） |
| Microsoft | Surface Go 3 / Go 4 | 15W〜20Wで安定充電可能 |
| Lenovo | Yoga Slim 7i / IdeaPad Slim 3 | 軽量モデルはPD18W〜22Wで動作 |
| ASUS | ZenBook 13 / Vivobook S14 | PD20W前後で充電可能なモデルあり |
| HP | Pavilion Aero 13 / Chromebook x360 | USB-C PD対応、22Wで充電可能 |
| Dell | Inspiron 14 / Latitude 3310 | 軽量モデルはPD18W〜22Wで充電可能 |
| NEC | LAVIE Direct N15 Slim | RyzenモデルはPD対応、22.5Wで充電可能 |
| Fujitsu | FMV Lite WA1/J2 | Core i5モデル、PD対応 |
| Acer | Chromebook Spin 311 | 15W〜20Wで安定充電可能 |
| Dynabook | Satellite Pro C40 | USB-C PD対応、22Wで充電可能 |
FAQ：よくある質問と補足情報
商品構成と容量について
- キットの種類：本製品は10000mAh対応キットです。その他にも、大容量の20000mAh対応キットなども提供されています。
- 電池は付属しますか？：いいえ、本製品はDIYキットであり、高性能な ポリマーソフトパックバッテリーリチウムイオンバッテリーの一種で、金属外装ではなくアルミラミネートフィルムに封入されているもの。形状の自由度が高く、軽量です。や18650/21700セルはご自身で別途ご購入いただく必要があります。
- 推奨バッテリー：特にエネルギー密度の高い3.7Vの21700セル（Samsung、LG、Panasonicなど）を2本（並列接続）で利用することを推奨しています。
組み立てとサポートについて
- はんだ付け電気部品を熱で溶かした金属（はんだ）を用いて接合する作業。電子工作の基本的なスキルが必要です。のスキルは必要ですか？：はい、バッテリーの正極と負極の接続には はんだ付け電気部品を熱で溶かした金属（はんだ）を用いて接合する作業。電子工作の基本的なスキルが必要です。が必要です。技術に不安がある場合は、モバイル修理店などに相談することをお勧めします。
- 取り付け説明書はありますか？：詳細なインストール手順については、カスタマーサービスまでお気軽にお問い合わせください。
- 分解は可能ですか？：いいえ、本製品は一度組み立てると再分解できないスナップフィット構造です。組み立て前に全てのテストを終え、問題がないことを確認してください。
価格とプロモーションについて
このDIYキットは、高性能なマザーボードとカラーディスプレイを搭載しながらも、限界までコストを抑えた低利益製品として提供されています。そのため、誠に恐縮ながら、いかなるプロモーションや割引も適用外となります。品質と機能にご納得いただけるお客様のみ、ご購入をご検討ください。
