Express5800/T110i-S SW RAID設定方法
🔧 ジャンパーピンによるRAID制御
マザーボード上の「SWRAID」ジャンパー設定によってRAID機能を有効化／無効化します。
| 利用状況 | ジャンパーピン設定 | 説明 |
|---|---|---|
| RAID使用（有効） | 2–3ピンにショート | ソフトウェアRAID機能が有効になります |
| RAID未使用（無効） | 1–2ピンにショート | RAIDが無効になり、通常のSATA動作に切り替わります |
🧭 作業手順
- 筐体を開け、マザーボード上の「SWRAID」ジャンパー位置を確認
- ジャンパーが「2–3」にある場合は「1–2」に変更してRAIDを無効化
- BIOSやOSにRAID設定項目が表示されない場合はジャンパーによる物理制御が原因
⚠ 注意事項：作業時には電源を完全に遮断し、静電気防止処置を必ず行ってください。

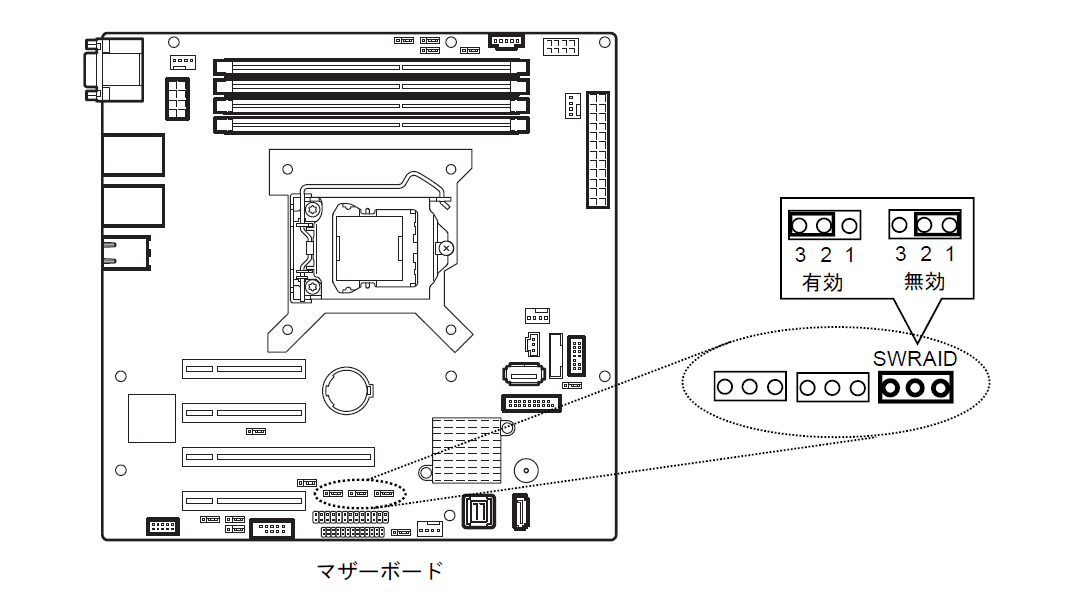

📷 ジャンパー設定例（参考画像）
